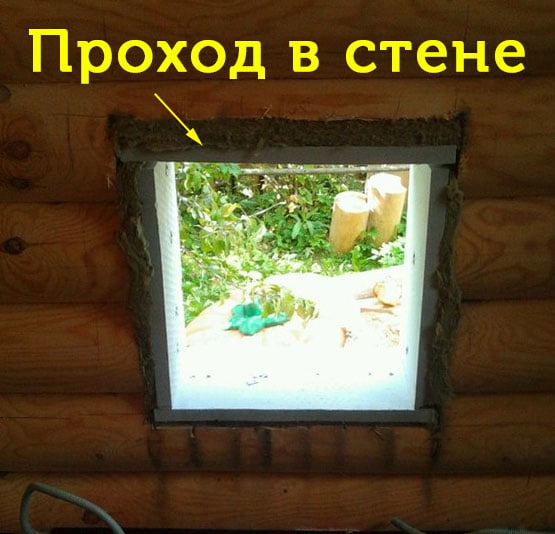

1. Проходное устройство необходимо делать для безопасного прохода трубы через стену. Казалось бы, протянул трубу и дело сделано, ан нет! Неправильно сделанная проходка через потолок для дымохода грозит большими неприятностями: от потери тепла до риска пожара. Дело это непростое, потому что надо учитывать сразу несколько факторов: материал перекрытия, теплоизоляцию, пожарную безопасность.
2. Даже утепленная труба нагревается до высоких температур, поэтому нужно делать под потолочно-проходной узел вырез в 26 см от диаметра внутренней трубы. Вырез для ППУ делается бензопилой или лобзиком. Чтобы защитить дымоход через потолок и перекрытия, по периметру выкладывается огнеупорный материал – суперсил.

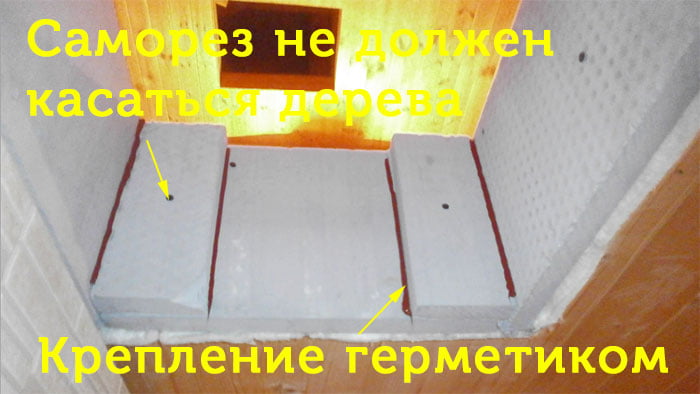

3. Чтобы оформить проход дымохода через потолок нужно сделать короб из кремниево-известковых плиты с очень низкой теплопроводностью – суперизола. Он разрезается на части и скрепляется в углах герметиком или саморезами в виде короба. Саморезы при этом не должны касаться дерева, иначе через них будет передаваться тепло. Идеально проводить монтаж потолочно-проходного узла без них.
4. Чтобы грамотно выполнить проход печной трубы через потолок вставляем ее во фланец и продеваем в проходное устройство. Главная задача фланца – предотвратить попадание дыма внутрь помещения, защитить конструкцию и материал потолка от перегрева и возможных возгораний, а также обеспечить надёжность крепления трубы. Чаще всего фланцы изготавливаются из нержавеющей или оцинкованной стали. Эти материалы обладают высокой термостойкостью, устойчивостью к коррозии и долговечностью даже при воздействии высоких температур и влаги.

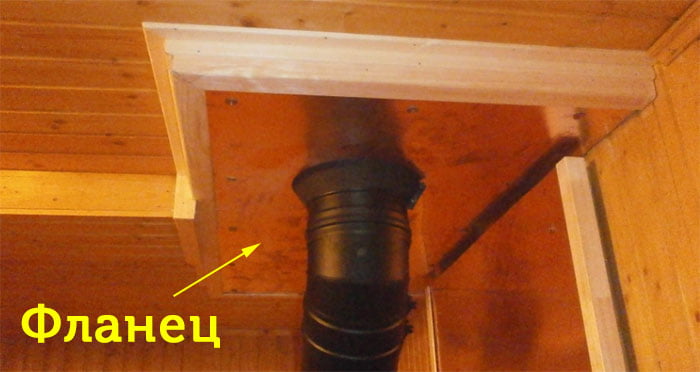

5. Снизу под перекрытием отверстие трубы закрывается фланцем и листом металла с вырезанным отверстием под трубу. Его поверхность должна быть изолирована от деревянных поверхностей потолка.
.
6. Так выглядит потолочно-проходной узел для дымохода.
7. Из чего состоит потолочно-проходное устройство. В конструкцию узла входит суперсил по периметру и короб из суперизола, внутри которого проложены слои изоляции, защищающие деревянные части перекрытия крыши и чердака от воздействия горячего воздуха. Внутри короба вокруг трубы расположена базальтовая вата, которая служит отличной защитой от передачи жара на окружающее пространство. Благодаря ей деревянная конструкция остаётся холодной и безопасной.
8. А это проход потолка, для которого решили сделать маленький выпил.
9. Представьте себе такую картину: труба проходит через отверстие деревянного потолка и выходит на улицу. Без защиты дерево рядом с горячей трубой начнёт нагреваться, сохнуть и от высокой температуры может загореться. В качестве доказательства посмотрите, что стало с потолком без защитного узла. Еще немного и был бы пожар! Именно тут и приходит на помощь установка конструкция ППУ для дымохода.

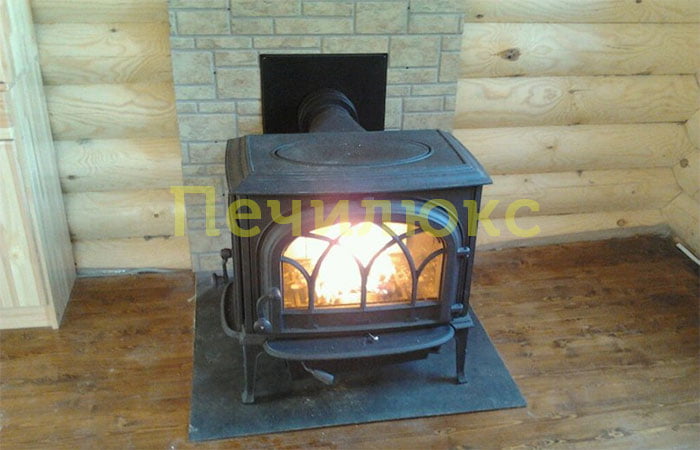

10. Так выглядит готовая печь камин с ППУ через отверстие в стене.

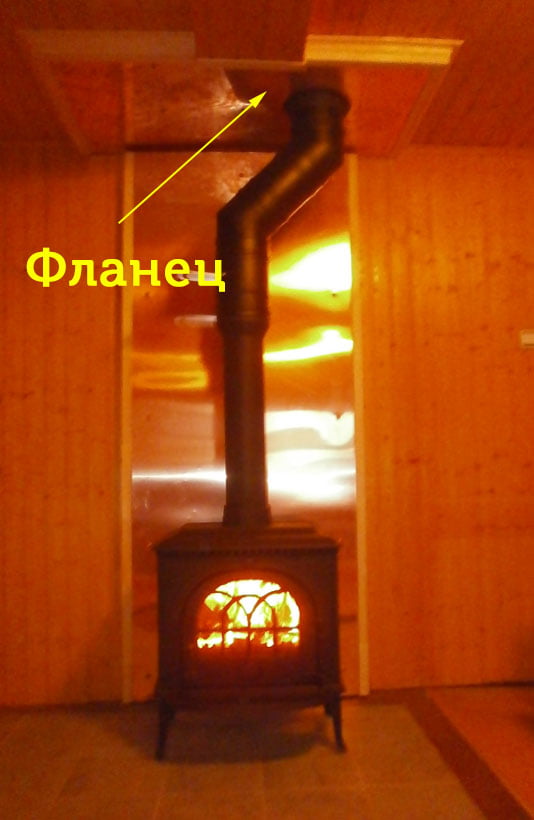

11. Так выглядит готовая печь камин с ППУ через потолок.
|
